一、方案概述：

本公司是一家專業從事表面處理及相關非標產品研究開發、設計、制造、銷售、技術服務于一體的現代化企業，先后為國內外許多知名大型企業和國家級重點企業提供表面處理設備。

本機根據客戶提供的產品特征，專門設計的自動旋轉式噴砂機，用于軸表面噴砂處理，可清除工件表面的油漆、銹跡、結合紋、流紋及模痕等；滿足對工件表面進行、毛刺、氧化皮、表面光飾、電鍍或噴涂前預處理等工藝要求。

本套設備主要由主機、除塵系統、電氣系統、空氣壓縮機（用戶自備）組成。

工作原理：分離器分離的砂粒掉落在高壓砂罐中，灰塵被吸走，達到砂粒清潔無粉塵。本機采用壓入式噴砂，即利用壓縮空氣在罐體內形成高壓將砂料用噴槍噴出高速射到工件表面，達到噴砂加工的目的。在工作狀態時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便于調節，能得到理想的混合比，能源和砂料消耗少，清理效率高，適用于各行業工件表面大面積清理處理。其主要功能如：

一、噴射到工件表面的砂料在工件表面進行沖擊研磨，把工件表面的雜質及氧化皮清除掉，使表面積增大，提高涂層的附著力，提高涂裝質量。

二、可以分散結構體內在殘余應力，達到硬化工件表面，增加零件表面對塑型變形和斷裂的抵抗能力，并使工件表層產生壓應力，提高其疲勞強度。

三、使工件表面上的缺陷和由于機械加工所帶來的損傷減少，從而降低應力集中。

噴砂介質：鋼丸、棕剛玉、白剛玉 、玻璃珠等。（30-320目）

加工范圍：本機適用于軸體表面噴砂增強附著力、除油，除銹處理。輸送裝置轉盤承重150KG，適用于外徑50 mm -300 mm，長度2000mm，內孔50 mm的產品。

二、工作流程：

加工順序如下：

1、操作工人啟動操作控制開關，加入磨料，調整好軸向徑向距離。

2、將待噴砂的軸吊放到機架臺車上，臺車自動從左側進入噴砂艙。

3、到達指定終點后，左側門已靠近主機艙口，緊密封。防止灰塵外漏。軸自動旋轉開始（速度可以變頻調速）。

4、噴槍接受感應信號，噴槍啟動噴砂工作開始并電機帶動噴槍移動對準工件部位噴射，（速度可以變頻調速）邊轉邊噴操作。

5、自動移動裝置慢慢移動，噴槍高效噴砂，到達終點后，噴砂完成并自動停止。

6、人工從側面手套孔手持手動噴槍，對準軸內孔噴砂操作。

7、自動旋轉裝置繼續（可以按要求設定）吹砂功能開啟，吹靜軸與臺車上的砂塵。

8、機架臺車自動駛出。

9、航吊或人工取下軸。

三、本機特點：

1、自動化操作，噴砂均勻效率較高，可根據不同的工藝要求更換不同粒度的砂料，砂料自動循環使用，成本低。

2、工件轉動速度根據工件的工藝參數可變頻無級調速，達到滿意的噴砂效果。

3、砂料采用最新壓入式，出砂均勻，可以保證砂料的循環利用。

6、配有自動的清砂槍，噴砂完成后將工件上的灰塵清理干凈。

四、噴砂機主要結構：(見設計方案圖)

1、主機外殼：

采用3.0mm-5 mm厚鋼板焊接而成，表面噴粉。在進出料端臺車處裝有密封門，并貼軟橡膠皮防止灰塵外逸，機艙下部有過濾網防止大的雜物和工件掉入砂料中。主機正面開有多個手套孔，方便不同高低程度的補噴作業。機艙四側及底部均采用耐磨膠皮貼住，外面并掛有硅膠皮，防止砂料撞擊而將板材打穿。

噴砂區尺寸：    2600mm(長)×1200mm(寬)×1000mm(高)

主機外形尺寸：  2700mm(長)×1300mm(寬)×1800mm(高)

臺車尺寸：      3000mm(長)×800mm(寬)×800mm(高)

除塵箱外形尺寸：1000mm(長)×1000mm(寬)×1800mm(高)

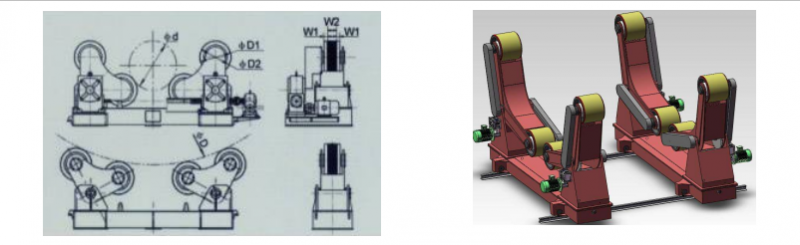

2、臺車輸送裝置及工件自轉系統：

臺車支撐架裝置用方通角鐵焊制而成，輸送由電機帶動，功率為0.4Kw。轉速由變頻器控制，輸送速度可在0～2m/min范圍內由變頻器無級調速。自轉機構采用滾輪架，滾輪等配件組成，軸向和徑向均可按照要求進行調整。滾輪采用高效耐磨產品，不會劃花產品

3、砂料回砂裝置：

回砂裝置采用風力回收，回收至高壓罐體中上面的分離器中，通過分離器自動砂粉分離。可將工件堆集的砂粒掉入機艙時自動回收，不積砂，使砂粒能及時循環使用，提高噴砂加工效率。機艙內不存砂，更換砂料更方便，更快速，更干凈。

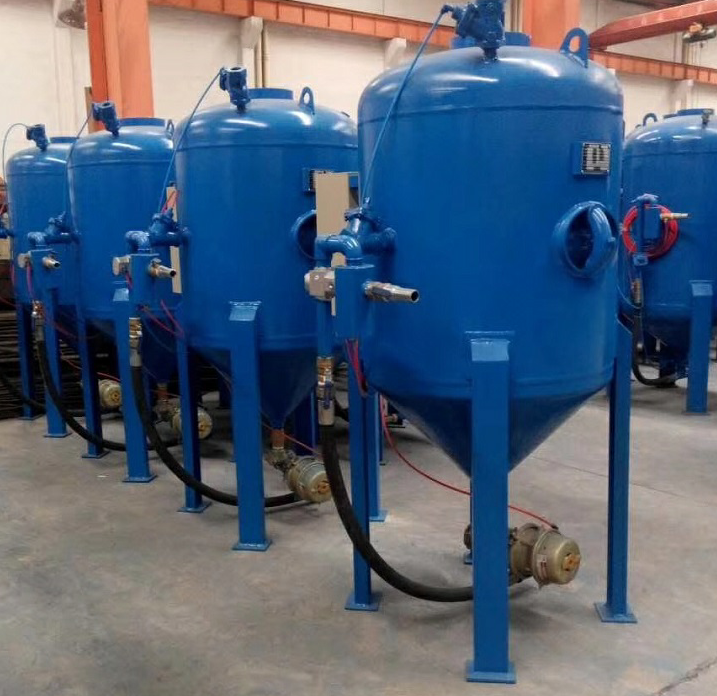

4、高壓氣罐

高壓氣罐采用0.8mm厚的鋼板焊制而成，罐體自主研發，風機將底部的砂料風力抽到頂部存儲砂箱內，下面高壓罐體中的砂料用盡會自動往內加砂，不用停機加砂。大大提高了工件效率，有效的降低了等待時間。

5、噴槍裝置：

噴槍為壓入式，可以有效控制砂料均勻度。本機配備2把噴槍分別分布噴砂艙內不同位置，2支噴槍單獨控制，一支噴槍自動噴砂，另一支噴槍為手動補噴槍。噴嘴材質采用最強耐磨碳化硼材質。噴嘴通徑：Ф8mm。

6、自動平移行程裝置：

    頂部設計自動平移行程裝置，噴槍固定在平移裝置上，平移從左到右平面移動。電機功率0.4KW，變頻器控制移動速度，根據不同長短的工件來定點定位。

7、除塵系統：

本機配置49條高效布袋除塵，它是噴砂行業中除塵效果最佳的一種新型產品，本機配制。其過濾效率為：99%大于2.0微米粒子。它可使粉塵與氣體有效地分離, 將工作中產生的粉塵清除，大大降低對環境污染造成的危害。

除塵器由高效布袋、離心風機、集塵箱、機體、風管、風管彎頭等組成（最新研發，無需每天清塵，7天清塵一次即可，大大減少工人操作強度）。

1）、機體由2.5mm優質低碳鋼板焊接而成，表面噴漆處理。

2）、離心風機9-26型，A式傳動，功率為：5.5KW，轉速：2800轉/分。

4）、風管彎頭處配置風量調節板調節進風量的大小。

5）、清灰方式:  振動清灰。

8、電氣系統

1）、電氣系統由過濾器、壓力表、調壓閥、電磁閥、行程開關、電機及相應的管路及控制元件組成，高端大方，不容易造成電路問題。

2）、電源設置為（220V，50HZ），并同時設置有漏電保護開關。

9、空氣壓縮系統（客戶自備）：

要求空壓機滿足空氣壓力不小于7bar，每支噴槍需配備流量1m³/min干燥壓縮空氣（由用戶自備）,并配備一個1m³貯氣罐(用戶自備50HP氣源)。
