一、方案概述：

本公司源柏機電是一家專業從事表面處理及相關非標產品研究開發、設計、制造、銷售、技術服務于一體的現代化企業，先后為國內外許多知名大型企業和國家級重點企業提供表面處理設備。

本機根據客戶提供的產品特征，專門設計的間歇式自動噴砂機，用于鉆頭噴砂處理，可清除工件表面的氧化皮、銹跡、毛刺等；滿足對工件表面進行、毛刺、氧化皮、表面光飾、噴漆前預處理等工藝要求。

本套設備主要由主機、轉盤裝置、電氣系統、空氣壓縮機（用戶自備）組成。

工作原理：本機采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器貯存箱內的磨料通過砂管吸入噴槍內，然后隨壓縮空氣流由噴嘴高速射到工件表面，達到噴砂加工的目的。在工作狀態時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便于調節，能得到理想的混合比，能源和砂料消耗少，清理效率高，適用于圓柱類產品面大面積清理處理。其主要功能如：

一、噴射到工件表面的砂料在工件表面進行沖擊研磨，把工件表面的氧化皮、銹跡等清除掉，使工件表面發白亞光亮，獲得一定粗糙度提高涂裝質量。

二、可以分散結構體內在殘余應力，達到硬化工件表面，增加零件表面對應力變形和斷裂的抵抗能力，并使工件表層產生壓應力，提高其疲勞強度。

三、使工件表面上的缺陷和由于機械加工所帶來的損傷減少，從而降低應力集中。

1.噴砂介質：白剛玉、棕剛玉、碳化硅等。（24目-320目）

2.加工范圍：本機適用鉆頭等圓柱類產品噴砂處理，一個小轉盤上可以裝載1個鉆頭，噴砂時同時處理3個小轉盤上的鉆頭，3把噴砂槍處理一個鉆頭，不但產量高，能達到噴砂均勻的目的。

3.加工效率：每小時處理300個鉆頭。

二、工作流程：

加工順序如下：整個系統可以手動控制，也可以調節為自動控制。

1、操作工人啟動操作控制系統，調好噴砂壓力，加入磨料，啟動除塵風機。

2、將待噴砂的鉆頭固架分別夾在小轉盤夾具上。（一個小轉盤上放1個鉆頭）夾具視客戶產品需求自行制作（不同尺寸的鉆頭根據內孔大小尺寸定做）。

3、啟動按鈕，氣缸門自動升起，大轉盤自行轉入噴砂艙。

4、大轉盤自動進入噴砂艙內，氣缸門自動降下，防止灰塵外泄。

5、小轉盤開始自動旋轉，小轉盤旋轉速度可以變頻調速。

6、噴槍對準鉆頭架進行搖擺掃射，噴砂壓力單槍可調整，搖擺速度可以調整。自動完成噴射，時間可以按要求設定。

7、噴砂完成，小轉盤跟隨大轉盤一同轉出，自動進入清砂區，清砂區裝有吹氣裝置，將產品上的砂塵清理干凈。

8、大轉盤自行轉出，小轉盤停止旋轉，此時工人取下已操作好的鉆頭，再放入待噴砂的鉆頭產品。

9、12個小轉盤分成4個工位，每個工位上有3個小轉盤。

三、本機特點：

1、操作簡單，噴射均勻度效率較高，可根據不同的工藝要求更換不同粒度的砂料，砂料自動循環使用，節約成本。

2、工件轉動速度根據工件的工藝參數可變頻無級調速，達到滿意的噴砂效果。

3、砂料采用最新吸入式，可以保證砂料的循環利用。

6、配有自動的清砂槍，噴砂完成后，自動清砂。

四、噴砂機大小轉盤結構和噴砂噴槍布置設計圖示：

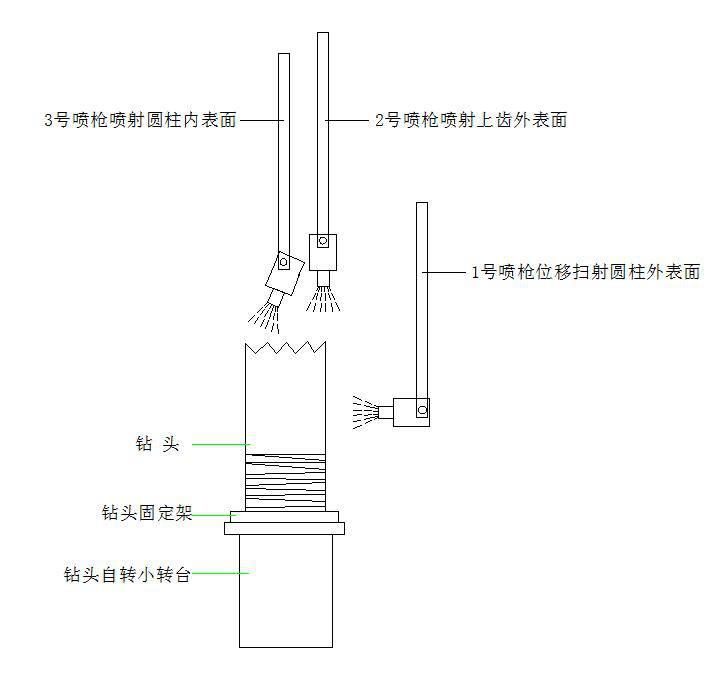

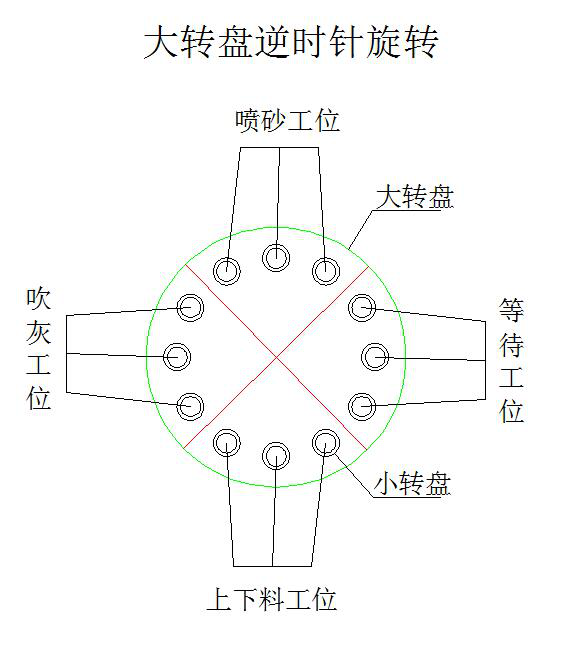

大小轉盤結構布局                       噴槍位置結構布局

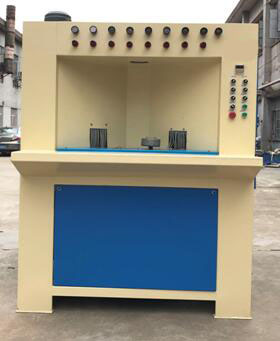

1、主機外殼：

采用2.5mm-5 mm厚鋼板焊接而成，表面噴粉。在進料、出料端處裝有密封門，并貼軟橡膠皮防止灰塵外逸，機艙下部有過濾網防止大的雜物和工件掉入砂料中。

噴砂區尺寸：    1400mm(長)×1100mm(寬)×900mm(高)

主機外形尺寸：  1500mm(長)×1300mm(寬)×1900mm(高)

轉盤尺寸：      900mm

小轉盤數量：    12個轉盤

大轉盤數：       1個

噴砂槍數量：    9支槍，每三支處理一個小轉盤上的鉆頭。

集塵箱尺寸：    1000 mm(長)*1000 mm(寬)*2200 1900mm(高)

2、大轉盤輸送裝置：

大轉盤輸送通過電機帶動，功率為0.75Kw。轉速由變頻器控制，輸送速度可變頻器無級調速。

3、砂料吸入式裝置：

本機采用吸入式噴砂，回砂穩定，不堵塞，使砂粒能及時循環使用，提高噴砂加工效率。機艙內不存砂，更換砂料更方便，更快速，更干凈.

4、噴槍:

噴槍為B型插入式，可以有效控制砂料均勻度。本機配備9把噴槍分別分布在噴砂區內，速度可以變頻調速，噴槍單獨控制。噴槍材料采用鋁合金壓鑄。噴嘴材質采用最強耐磨碳化硼材質。噴嘴通徑：Ф8mm。

1）、機斗由2.5mm厚冷板焊接而成。

7、電氣系統

1）、電氣系統由過濾器、壓力表、調壓閥、電磁閥、行程開關、電機及相應的管路及控制元件組成，高端大方，不容易造成電路問題。

2）、電源設置為（220V，50HZ），并同時設置有漏電保護開關。

8、空氣壓縮系統（客戶自備）：

噴砂壓力按工藝要求可進行調整，壓力由1~7bar不等，噴槍由調壓閥控制，并配有壓力表顯示，要求空壓機滿足空氣壓力不小于7bar，每支噴槍需配備流量1m³/min干燥壓縮空氣（由用戶自備）,并配備一個1m³貯氣罐(用戶自備30HP氣源)。
