目 錄
(一) 功能概述
(二) 主要技術指標
(三) 主要技術參數
(四) 工作原理
(五) 分部結構及性能
(六)設備制造周期
(七)產品生產質量保證措施
(八)售后服務保證措施
(一)功能概述
噴砂房是機械式前處理設備,用以去除結構件表面及內腔的焊渣、鐵銹以及氧化皮等雜物,使工件表面美觀光潔。
噴砂清理設備具有下述優點:
?提高機械產品和金屬型材的抗腐蝕能力
?提高鋼材的抗疲勞性能,延長其使用壽命
?提高鋼構件表面與涂料的結合力
?優化工件表面工藝狀態
?大大提高清理效率
?減輕清理工作的勞動強度
?減輕環境污染
(二) 主要技術指標
序號 項 目 指 標
1 處理工件尺寸
3 除銹質量等級 GB8923-88 A-B Sa2.5 (瑞典標準)
4 噴砂效率 每支槍≥20m²/h(按加工平板類工件計算)
5 使用磨料 0.2~2.0(鋼絲切丸、鑄鋼丸)
6 鋼材表面粗糙度 Ra25-75m
7 噪音水平 ≤ 85dB 符合GB12348-90標準
8 廢氣排放 ≤ 100 mg/m3 符合GB16297-96標準
9 總除塵風量 12000 m3/h
10 噴砂房室體 長度:6000 mm
寬度: 3000 mm(不包括除塵)
高度: 3000 mm
11 壓縮空氣消耗量 約18m3/min,壓力>0.6 MPa
(噴槍耗氣18m3/min、除塵耗氣6m3/min)
(三) 主要技術參數
序號 項 目 數量 指 標
1 清理效果 GB8923-88A-B Sa2.5
2 使用彈丸規格 丸粒大小 φ0.2~2.0
丸粒種類 鋼絲切丸、鑄鋼丸
3 噴砂機 1 噴槍數量 2只
工作氣壓 0.5-0.7 MPa
噴射量 (1500-1900)kg/h
控制電壓 24 V
4 提升機 1 提升量:30t/h
功 率: 2.2kW
5 分離器 1 分離量:30 t/h
6 橫、縱螺旋輸送器 4 輸送量:30 t/h
電機功率:2×2.2kW
7 手動平車 客戶自制
2套載重量:
8 金屬鹵光燈(400 W) 2 室內照明
9 脈沖式除塵器 1 處理風量:15000 m3/h
功 率: 15kW
10 電氣控制系統 1
11 總功率 約22KW
(四)工作原理
操作人員首先將工件吊至平車上,平車拖動系統將平車拖進噴砂房,操作人員將大門關閉,操作人員手持噴槍對工件外表面進行噴丸處理,對工件表面進行沖擊、刮削,以清除工件表面的鐵銹和污物,清理完畢,敞開大門,將平車及工件一起拖出清理室。
①工件清理順序:
上件→進入噴砂室→噴砂處理→清丸→退出清理室→下件
②彈丸循環順序:
彈丸裝入噴砂器→噴砂處理工件→螺旋輸送機→提升機→分離器→裝入噴砂器(再循環)
③粉塵處理順序:
噴丸室粉塵→風管→除塵器→排入大氣
工藝流程圖
(五)分部結構及性能說明
1. 工件輸送系統
工件輸送系統由平車系統組成。
平車面的型鋼之間須采用格子板結構,噴到平車面上的彈丸直接流到平車下面的料斗內,不存在彈丸堆積現象。
2.噴丸清理系統
機器的結構如附圖示,由噴丸室、噴砂系統總成,彈丸回收系統、除塵系統,電控系統,照明系統等組成。
2.1 噴丸清理室

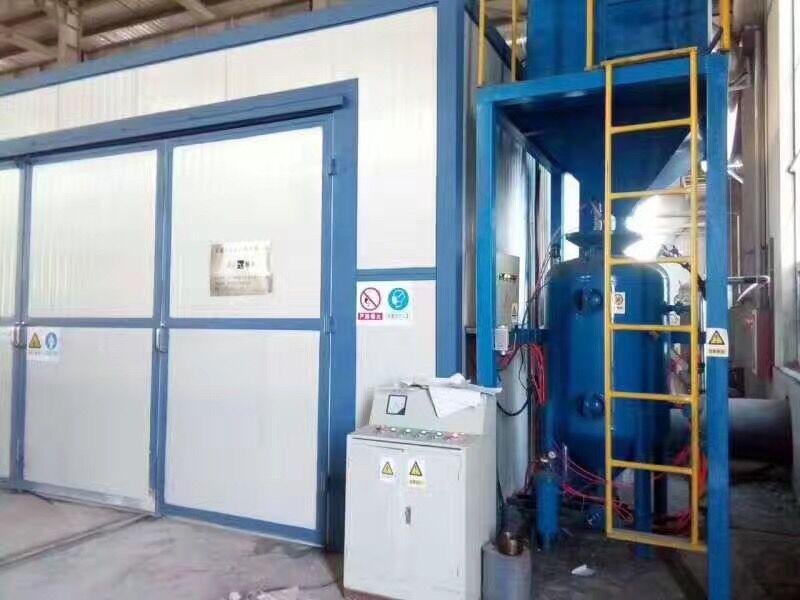

噴砂房室體采用鋼板結構, 120*120*6的方管制作框架,外貼50MM的夾心0.75mm厚的彩鋼板,內壁焊貼3.5mm的鋼板,然后襯上5mm的優質耐磨橡膠板,以保護室體壁板免受磨損,延長室體使用壽命,地面用250*250H型鋼、22b號工字鋼等制作平車軌道架。在錐形集丸斗上邊裝有G325/40/鋼格網柵、踏板,以阻隔雜物。室內中部輔設輸送平車軌道,地下設置螺旋輸送機。
室體除塵風口設置本著“上送、下吸、上排”的原則,使含塵氣流盡量向下部積聚,以增加操作人員的能見度。殼體進口處設有對開式大門;室體一側設有安全檢修門。室體頂部設有10組高亮度金鹵照明燈以保證室內充足的亮度。
2.2 噴丸器
該機型號Q0250A-2-LX6容積0.8雙倉雙槍,噴嘴10mm,二只噴砂槍,噴砂防護服兩套。
本噴丸清理設備配有兩臺自動雙倉噴丸器(可使用一臺,壓宿空氣量允許也可同時使用),其容量為0.8立方米,每臺噴丸器配噴槍2把(安全電壓24V)。根據使用要求,可單獨工作,也可同時工作。噴丸器采用日本厚地鐵工技術制作,砂閥采用仿進口產品,它具有下述特點:
1)采用雙槍電控噴砂機,提高了噴砂壓力,不需停機加砂,可連續作業,提高了噴砂效率。
2)當某一支槍發生故障時,通過關閉進氣閥上的球閥和手控磨料閥,即可進行檢修,而不影響其他噴槍的工作。
3)配套噴砂防護衣。
4)噴槍與高壓輸丸管及放料閥采用套接式快裝連接,裝卸方便。
5)自動加料可實現“彈丸消耗至給定量時自動加料,彈丸加滿時自動停止”的功能。
6)采用手動式噴槍,由操作工人控制噴嘴噴丸或噴氣。這樣可用于在清理結束后,噴氣清除工作表面的浮灰。
7)噴射力強大、穩定??捎脕黹L時間、高壓力連續作業,保證了均勻、高質量的清理工作。
8)為使高效噴丸機獲得更好的噴丸效果,我們特配備了高效進口噴嘴,效率高、耐磨性好、壽命長。
9)電、氣控制相結合,使控制更加迅速、可靠,便于長距離控制。
2.3 彈丸循環凈化系統
彈丸循環凈化系統主要由丸料循環系統和丸料分選凈化裝置兩部分構成,這兩部分又分為丸料倉、溜丸管、電動供丸閘、縱向螺旋、橫向螺旋、斗式提升機、分離器等。
2.3.1 丸渣分離器:
采用先進的三級滿幕簾流幕式重錘自動調整型丸渣分離器是由公司引進瑞士+GF+DISA技術生產的。
分離器的組成
它由螺旋輸送系統和風選系統兩大部分組成(見圖)。
螺旋輸送系統(見圖)由螺旋軸、滾筒篩、螺旋槽、動力等組成;
風選系統(見圖)由重力式阻砂板、導流板、撇濾板、吸風口、殼體、篩網、抗磨板、貯丸斗、溢流箱和風量調節閥等組成。
分離器的工作原理
丸渣混合物由斗式提升機提至分離器中,丸粒、砂粒及粉塵混合物沿分離器均勻布料,并形成流幕,通過調整的位置,可以保證使整個分離器長度上形成滿幕簾,使丸渣得以充分分離。丸渣混合物在下降過程中,受到水平氣流對顆粒的推力,分離區風速:4~5m/s,從而形成偏斜的曲線運動軌跡, 因顆粒的比重和粒徑的差異,其偏斜程度不盡相同,從而使丸渣得以分離,粉塵被吸入除塵器進行凈化處理,碎丸、砂子、氧化皮等進入廢料儲斗,合格彈丸和部分小塊雜物經再次篩分進入儲丸斗以供循環使用。
分離器的調整
分離器的最佳分離效果是靠調節閘板上的位置、 撇濾板上的調節板位置以及管道上的蝶閥來實現,該分離器分離效率>99.5%,同時保證了噴砂質量。
分離器的適用范圍
該分離器的最佳分離彈丸分離直徑為 φ0.2~φ2.0,分離效率≥99.5%。
2.3.2 彈丸控制器
采用我公司獨立研制的、獲得國家專利的電動彈丸閘閥,這是一種依靠電磁鐵控制開關,對拋丸量進行遠距離遙控的裝置,這避免了由于普通彈丸控制閥因關閉不嚴而造成的電機燒壞、拋丸器堵塞、彈丸空拋及傷人現象。調整彈丸控制器上的螺栓,便可獲得所需的拋丸量。
2.3.3 提升機
斗式提升機由擺線針輪減速機、上下滾筒、輸送膠帶、料斗、封閉罩殼、防倒轉機構和漲緊裝置等組成。
斗式提升機的進料口與螺旋輸送器相連,其出料口與分離器相連。
提升機罩殼采用折彎成型焊接結構。提升機下罩殼設有檢修門,可維修及更換提升料斗。打開下罩殼上的門蓋,可以維修下部傳動,排除故障。本機采用平皮帶轉動。工作時,固定在輸送膠帶上的料斗將提升機底部的丸料刮起,然后在提升機動力的驅動下,將丸料送至提升機頂部,最后靠離心重力方式落料,將丸料輸入丸砂分離器。
為了保證工作時輸送膠帶不打滑,滾筒被制作成鼠籠型,這樣既提高了提升膠帶與帶輪間的磨擦力,避免了老式光皮帶輪的打滑現象,又降低了提升皮帶的預緊力,延長了提升膠帶的使用壽命。同時提升機設有一套漲緊裝置。當皮帶松馳時,通過調節提升機上部兩側的調整螺栓,可以漲緊皮帶。
2.3.4 螺旋輸送器
螺旋輸送器由擺線針輪減速機、螺旋軸、輸送罩、帶座軸承等組成。
本部件我公司已實現系列化,通用性、互換性高,性能穩定可靠,整個螺旋軸采用焊后整體加工,從而保證了螺旋軸兩端的同軸度。螺旋輸送器將底部料斗所收集的彈丸輸送至斗式提升機。本部件是設備彈丸循環系統的重要組成部分,螺旋葉片采用16Mn材料,其內外圓均經特殊工藝進行加工后拉伸而成,節距、外圓尺寸均十分精確,提高了螺旋的壽命,降低了運行噪音。
2.3.5 丸料選擇
建議選用Φ0.2-2.0鋼絲切丸,硬度HRC35-40。
2.4 噴丸除塵系統:
本機除塵系統采用脈沖反吹式除塵器,它主要、除塵管路、除塵器、離心風機、風管等構成。確保粉塵有效控制,排放達國家標準。
3. 電器控制系統
本機采用主要電器元件均采用國內名牌廠家產品(正泰或德力西)。
